การติดตั้งเครื่องปริ้นสติกเกอร์
Gprinter GP1324D
Gprinter GP1324D การติดตั้งเครื่องปริ้นสติกเกอร์สามารถทำได้ด้วยตนเอง ดังนี้
ขั้นตอนการติดตั้ง
- 1วางเครื่องพิมพ์ฉลาก เครื่องพิมพ์ใบปะหน้า บนพื้นผิวที่มีความมั่นคง
- 2ตรวจสอบให้แน่ใจว่าเครื่องปริ้นฉลากกำลังปิดอยู่ และอย่าเสียบปลั๊กสายไฟหากพบว่าเครื่องปริ้นฉลากกำลังเปิดอยู่
- 3เชื่อมต่อสายเคเบิลอนุกรม USB ขนานหรือ Ethernet เข้ากับเครื่องพิมพ์และ PC
- 4เสียบปลั๊กเข้ากับเต้ารับไฟฟ้า
ข้อควรระวัง
- 1กรุณาปิดสวิตซ์ไฟ เครื่องพิมพ์ใบปะหน้า ในเต้ารับไฟฟ้า
- 2Interface การส่งในภาพจะแตกต่างกันออกไปขึ้นอยู่กับเครื่องปริ้นฉลากแต่ละเครื่อง ประเภทของ aircarft Interface การส่งจริง โปรดดูที่ข้อมูลจำเพาะของสินค้า
สถานะไฟ LED และฟังก์ชั่นการใช้งาน
เครื่องพิมพ์ฉลาก เครื่องปริ้นฉลาก เครื่องปริ้นใบปะหน้า Gprinter GP1324D จะมีปุ่มสองปุ่ม และไฟ LED สามดวงบนตัวเครื่อง การใช้งานหลากหลายฟังก์ชั่นของเครื่องพิมพ์ใบปะหน้า เครื่องปริ้นใบปะหน้า สามารถแสดงสถานะให้รับรู้ได้โดยผ่านปุ่มต่างๆ ไฟ LED และสวิตซ์เปิด-ปิดของเครื่องปริ้นสติกเกอร์ Gprinter GP1324D
สถานะไฟ LED
| สถานะไฟ LED | คำอธิบาย |
|---|---|
| ถ้าไฟแสดงสถานะเปิด ไฟแสดงข้อผิดพลาดปิด | เปิดเครื่องพิมพ์ฉลากกำลังทำงาน สถานะการพิมพ์ปกติ |
| ถ้าไฟแสดงสถานะกะพริบทุกๆ 640ms ไฟแสดงข้อผิดพลาดปิดอยู่ | เครื่องปริ้นสติกเกอร์หยุดทำงานชั่วคราว |
| ถ้าไฟแสดงสถานะดับ ไฟแสดงข้อผิดพลาดเปิด และดับลง เครื่องพิมพ์ฉลากเริ่มมีเสียงร้อง | ฝาครอบเครื่องปริ้นสติกเกอร์กำลังเปิดอยู่ หรือปิดไม่สนิท |
| ถ้าไฟแสดงสถานะดับ ไฟแสดงข้อผิดพลาดติดขึ้น | เกิดข้อผิดพลาดในการตรวจจับช่องว่างของฉลาก |
| ถ้าไฟแสดงสถานะดับ ไฟแสดงข้อผิดพลาดกะพริบทุกๆ 160ms หลังจากกระพริบสองครั้ง ไฟแสดงข้อผิดพลาดดับลง เครื่องปริ้นฉลากเริ่มมีเสียงร้อง | กระดาษหมด |
| ถ้าไฟแสดงสถานะดับ ไฟแสดงข้อผิดพลาดกะพริบทุกๆ 160ms หลังจากกระพริบสามครั้ง ไฟแสดงข้อผิดพลาดดับลง เครื่องพิมพใบปะหน้าเริ่มมีเสียงร้อง | เกิดข้อผิดพลาดในการตรวจจับรอยดำ |
| ถ้าไฟแสดงข้อผิดพลาดกะพริบทุกๆ 160ms | ความร้อนสูงของเครื่องปริ้นสติกเกอร์สูงเกินไป หลังจาก 1 นาที CPU เครื่องพิมพ์สติกเกอร์จะตรวจสอบอุณหภูมิหัวพิมพ์อีกครั้ง เมื่ออุณหภูมิกลับเป็นปกติ เครื่องพิมพ์สติกเกอร์จะทำงานปกติ |
ฟังก์ชั่น
เมื่อเครื่องพิมพ์ฉลากพร้อมทำงาน (ไฟ LED สีน้ำเงิน)ให้กดปุ่ม ใส่กระดาษฉลากด้านหน้าของกระดาษฉลาก เครื่องปริ้นสติกเกอร์มีฟังก์ชั่นพลังงาน 5 ประเภท สามารถใช้ตั้งค่าหรือทดสอบฮาร์ดแวร์เครื่องปริ้นสติกเกอร์ ในบูทพร้อมปุ่มกดเพื่อปลดสัญญาณไฟเพื่อเริ่มการใช้งานฟังก์ชั่น
หน้าทดสอบ
A. ปิดเครื่องปริ้นสติกเกอร์
B.ตรวจชอบให้แน่ใจว่าการติดตั้งกระดาษฉลากถูกต้อง และฝาเครื่องพิมพ์สติกเกอร์ปิดเรียบร้อย
C. กดปุ่ม Feed ค้างไว้ และเปิดเครื่องปริ้นสติกเกอร์ หน้าทดสอบตนเองจะถูกปริ้นออกมา จากนั้นจึงปล่อยปุ่ม Feed
**สามารถใช้ฟังก์ชั่นนี้เพื่อตรวจสอบว่าฟังก์ชั่นการพิมพ์อยู่ในโหมดปกติหรือไม่
การพิมพ์ DIP เปลี่ยนหน้า
A. ปิดเครื่องปริ้นสติกเกอร์
B. ตรวจชอบให้แน่ใจว่าการติดตั้งกระดาษฉลากถูกต้อง และฝาเครื่องพิมพ์สติกเกอร์ปิดเรียบร้อย
C. กดปุ่ม Pause ค้างไว้ และเปิดเครื่องปริ้นสติกเกอร์ เมื่อป้อนกระดาษ แล้วจึงปล่อยปุ่ม Pause หน้า DIP จะถูกปริ้นออกมา
โหมดแก้ไขจุดบกพร่อง
A. ปิดเครื่องปริ้นสติกเกอร์
B. ตรวจชอบให้แน่ใจว่าการติดตั้งกระดาษฉลากถูกต้อง และฝาเครื่องพิมพ์สติกเกอร์ปิดเรียบร้อย
C. กดปุ่ม Pause และ Feed ค้างไว้ เปิดเครื่องปริ้นสติกเกอร์ เมื่อสัญญาณไฟแสดงสถานะ (สีน้ำเงิน) และไฟแสดงข้อผิดพลาด (สีแดง) ติดในเวลาเดียวกัน ให้ปล่อยปุ่ม Pause และ Feed เครื่องพิมพ์สติกเกอร์จะทำงานในโหมดแก้ไขจุดบกพร่อง หน้าด้านล่างจะถูกปริ้นออกมา
ข้ามโปรแกรม AUTO.BAS
สามารถใช้คำสั่ง TSPL2 เพื่อบันทึกไฟล์ที่ทำงานอัตโนมัติ (AUTO.BAS) ลงในแฟลช เมื่อเปิดเครื่องพิมพ์ เครื่องพิมพ์จะรันโปรแกรมโดยอัตโนมัติ หากคุณต้องการข้ามโปรแกรม AUO.BAS ขณะเปิด ให้กดปุ่ม Pause และ Feed ค้างไว้ จากนั้นเปิดเครื่องพิมพ์ฉลาก เมื่อไฟแสดงสถานะ (สีน้ำเงิน) ดับและไฟแสดงข้อผิดพลาด (สีแดง) เปิดอยู่ ให้ปล่อยปุ่ม Pause และ Feed เครื่องปริ้นสติกเกอร์ จะข้ามการเรียกใช้โปรแกรม AUTO.BAS จากนั้นไฟแสดงสถานะจะเปิดขึ้น
การติดตั้งเครื่องปริ้นสติกเกอร์
A. ปิดเครื่องปริ้นสติกเกอร์
B. กดปุ่ม Pause และ Feed ค้างไว้ เปิดเครื่องปริ้นสติกเกอร์ เมื่อไฟแสดงสถานะ (สีน้ำเงิน) เปิดและไฟแสดงข้อผิดพลาด (สีแดง) ดับ ให้ปล่อยปุ่ม Pause และ Feed ข้อมูลทั้งหมดในเครื่องพิมพ์บาร์โค้ด DRAM จะถูกล้าง และการตั้งค่าเครื่องพิมพ์ฉลากจะถูกคืนค่าไปที่ค่าโรงงานอัตโนมัติ จากนั้นไฟแสดงสถานะจะติดและเครื่องปริ้นสติกเกอร์จะอยู่ในสถานะพร้อมใช้งาน
วิธีใช้ฟังก์ชั่นทดสอบตัวเองของเครื่องปริ้นสติกเกอร์ (Self-Test)
- 1ปิดการใช้งานเครื่องปริ้นสติกเกอร์
- 2ตรวจสอบการติดตั้ง การใส่ม้วนกระดาษให้ถูกต้อง และปิดฝาเครื่องปริ้นสติเกอร์
- 3กดปุ่ม FEED ค้างไว้ และเปิดสวิตซ์เครื่องปริ้นสติกเกอร์ เมื่อมีกระดาษปริ้นออกมาให้ปล่อยปุ่ม FEED
โหมดการถ่ายโอนข้อมูล
- 1ปิดสวิตซ์เครื่องปริ้นสติกเกอร์
- 2ตรวจสอบการติดตั้งม้วนกระดาษวว่าถูกต้อง และฝาเครื่องปริ้นสติกเกอร์ปิดสนิท

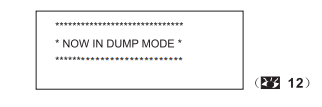

- 3กดปุ่ม Pause ค้างไว้ และเปิดสวิตซ์เครื่องปริ้นฉลากเมื่อไฟแสดงสถานะสีน้ำเงิน และไฟแสดงข้อผิดพลากสีแดงติดพร้อมกัน จึงปล่อยปุ่ม Pause เครื่องปริ้นฉลากจะเปลื่ยนเป็นโหมดถ่ายโอนข้อมูล และปริ้นข้อมูลด้านล่างออกมา
การเริ่มต้นใช้งานเครื่องปริ้นสติกเกอร์
ในข้อเริ่มต้นการใช้งานเครื่องพิมพ์ฉลาก ควรเริ่มจากการเคลียร์ DRAM เพื่อคืนค่าของเครื่องปริ้นสติกเกอร์ Gprinter GP1324D สู่ค่าเริ่มต้น และปรับความไวของช่องว่างเซ็นเซอร์หลังเริ่มต้นเครื่องปริ้นสติกเกอร์
สำหรับการเริ่มต้นเครื่องปริ้นฉลาก Gprinter GP1324D ให้ทำตามขั้นตอนด้านล่าง
- 1ปิดสวิตซ์เครื่องปริ้นสติกเกอร์
- 2กดปุ่ม PAUSE และปุ่ม FEED ค้างไว้ ให้เปิดสวิตซ์เครื่องปริ้นสติกเกอร์ เมื่อไฟแสดงสถานะสีน้ำเงิน และไฟแสดงข้อผิดพลาดสีแดงหรี่ลง ให้ปล่อยปุ่มที่กดค้างไว้ DRAM จะถูกล้างค่า และเครื่องพิมพ์ฉลากจะคืนค่าเริ่มต้น
ค่าเริ่มต้นของเครื่องปริ้นสติกเกอร์ Gprinter GP1324D เป็นดังนี้
| Parameter | Default setting |
|---|---|
| Speed | 4inch/sec (101.6mm/sec), 203dpi |
| Density | 10 |
| Gap | 0mm |
| Direction | Printing content are placed on page from top to bottom |
| Reference | Top left corner from printing direction |
| SHIFT | 0 |
| OFFSET | 0 |
| SET TEAR | ON |
| SET HEAD(Cover open detect) | ON |
| Set PRINTKEY | OFF |
| SET REPRINT | OFF |
| SET KEY1(FEED) | ON |
| SET KEY2(PAUSE) | ON |
| CLEAR RAM | CLEAR |
| CLEAR FLASH | NOT CLEAR |
