ชั้นวางแอ่น (Deflection) กี่มิลถือว่าปกติ? สัญญาณที่บอกว่าถึงเวลาต้องเสริมหรือเปลี่ยน

หนึ่งในคำถามที่ผู้ใช้งานชั้นวางเหล็กสอบถามเข้ามาบ่อยที่สุดคือ “วางของไปได้สักพัก แผ่นชั้นเริ่มแอ่นลงเล็กน้อย แบบนี้อันตรายหรือยัง ต้องเปลี่ยนไหม”

คำตอบที่หลายคนอาจไม่คาดคิดคือ การแอ่นตัวของคานชั้นวางเป็นเรื่องปกติ และเป็นสิ่งที่วิศวกรออกแบบเผื่อไว้แล้วตั้งแต่ต้น เหล็กทุกชนิดเมื่อรับน้ำหนักย่อมเกิดการโก่งตัวเสมอ แม้แต่คานเหล็กในอาคารขนาดใหญ่ก็แอ่นตัวเช่นกัน เพียงแต่ค่าที่เกิดขึ้นอยู่ในระดับที่ยอมรับได้และไม่ส่งผลต่อความปลอดภัย

ปัญหาที่แท้จริงจึงไม่ใช่คำถามว่า “ชั้นวางแอ่นหรือไม่” แต่คือ “แอ่นเกินเกณฑ์ที่ยอมรับได้แล้วหรือยัง” และที่สำคัญยิ่งกว่านั้นคือ “เมื่อยกสินค้าออกหมดแล้ว คานกลับคืนสู่รูปทรงเดิมหรือไม่”

บทความนี้จะอธิบายตัวเลขมาตรฐานสากลที่ใช้วัดค่าการแอ่นตัว พร้อมตารางสำเร็จรูปที่นำไปใช้ได้ทันที วิธีตรวจวัดด้วยอุปกรณ์ที่หาได้ทั่วไป และสัญญาณเตือนที่บ่งบอกว่าถึงเวลาต้องเสริมโครงสร้างหรือเปลี่ยนชิ้นส่วน

1. ทำความเข้าใจก่อน: การแอ่นตัวคืออะไร และทำไมจึงเกิดขึ้น

การแอ่นตัว หรือ Deflection คือระยะที่กึ่งกลางคานเคลื่อนตัวลงจากแนวระนาบเดิมเมื่อมีน้ำหนักกดทับ วัดจากจุดกึ่งกลางของคานเทียบกับแนวเส้นตรงที่ลากระหว่างปลายทั้งสองข้าง

ปัจจัยที่มีผลต่อค่าการแอ่นตัวมีอยู่ 4 ข้อหลัก

• ความยาวช่วงพาด (Span) — เป็นปัจจัยที่มีผลมากที่สุด คานยิ่งยาว ยิ่งแอ่นมาก และเพิ่มขึ้นในอัตราที่สูงกว่าความยาวที่เพิ่มขึ้นมาก
• น้ำหนักที่วางบนชั้น — น้ำหนักมากขึ้น การแอ่นตัวก็มากขึ้นตามสัดส่วน
• หน้าตัดและความหนาของเหล็ก — เหล็กที่มีความสูงหน้าตัดมากกว่าจะต้านการแอ่นได้ดีกว่าอย่างมีนัยสำคัญ
• ลักษณะการกระจายน้ำหนัก — น้ำหนักที่กองรวมกันตรงกลางคานทำให้แอ่นมากกว่าน้ำหนักเท่ากันที่กระจายทั่วแผ่นชั้น

จุดที่ควรเข้าใจให้ตรงกันคือ การแอ่นตัวขณะรับน้ำหนักในระดับที่อยู่ในเกณฑ์ ถือเป็นพฤติกรรมปกติของโครงสร้างเหล็ก ไม่ใช่ความบกพร่องของสินค้า

2. ตัวเลขมาตรฐานสากล: L/180 และ L/200 หมายความว่าอย่างไร

มาตรฐานสากลไม่ได้กำหนดค่าการแอ่นตัวเป็นตัวเลขตายตัว เช่น “ห้ามเกิน 10 มิลลิเมตร” เพราะคานแต่ละความยาวย่อมมีค่าที่ยอมรับได้ต่างกัน แต่กำหนดเป็น สัดส่วนเทียบกับความยาวช่วงพาด แทน

ปัจจุบันมีเกณฑ์ที่ใช้อ้างอิงกันอยู่ 2 ระบบหลัก

มาตรฐาน RMI / ANSI MH16.1 (สหรัฐอเมริกา) กำหนดขีดจำกัดการแอ่นตัวของคานชั้นวางไว้ที่ L/180 โดย L คือความยาวช่วงพาดของคาน หมายความว่าคานยาว 1,800 มิลลิเมตร สามารถแอ่นตัวได้ไม่เกิน 1,800 ÷ 180 = 10 มิลลิเมตร ขณะรับน้ำหนักตามพิกัด

มาตรฐาน SEMA (ยุโรป) ซึ่งนิยมใช้เป็นเกณฑ์ในการตรวจสอบชั้นวางประจำปี กำหนดไว้เข้มงวดกว่าเล็กน้อยที่ L/200 คานยาว 1,800 มิลลิเมตรเดียวกัน จะแอ่นได้ไม่เกิน 9 มิลลิเมตร

ความแตกต่างระหว่างสองมาตรฐานนี้ไม่มากนัก และในทางปฏิบัติ หากต้องการความปลอดภัยเผื่อไว้ แนะนำให้ยึดเกณฑ์ที่เข้มงวดกว่าคือ L/200 เป็นหลัก

ตารางค่าการแอ่นตัวที่ยอมรับได้ (นำไปใช้ได้ทันที)

ความยาวคาน	เกณฑ์ RMI (L/180)	เกณฑ์ SEMA (L/200)	ค่าแอ่นค้างสูงสุด (L/1000)
900 มม.	5.0 มม.	4.5 มม.	0.9 มม.
1,200 มม.	6.7 มม.	6.0 มม.	1.2 มม.
1,500 มม.	8.3 มม.	7.5 มม.	1.5 มม.
1,800 มม.	10.0 มม.	9.0 มม.	1.8 มม.
2,000 มม.	11.1 มม.	10.0 มม.	2.0 มม.
2,400 มม.	13.3 มม.	12.0 มม.	2.4 มม.
2,700 มม.	15.0 มม.	13.5 มม.	2.7 มม.

ข้อสังเกตสำคัญ จะเห็นว่าคานยาว 2,400 มิลลิเมตร แอ่นได้ถึง 12–13 มิลลิเมตร ซึ่งเป็นระยะที่มองเห็นได้ชัดเจนด้วยตาเปล่า หลายครั้งที่ผู้ใช้งานเห็นแล้วตกใจคิดว่าชั้นวางกำลังจะพัง ทั้งที่ค่าดังกล่าวยังอยู่ในเกณฑ์มาตรฐาน

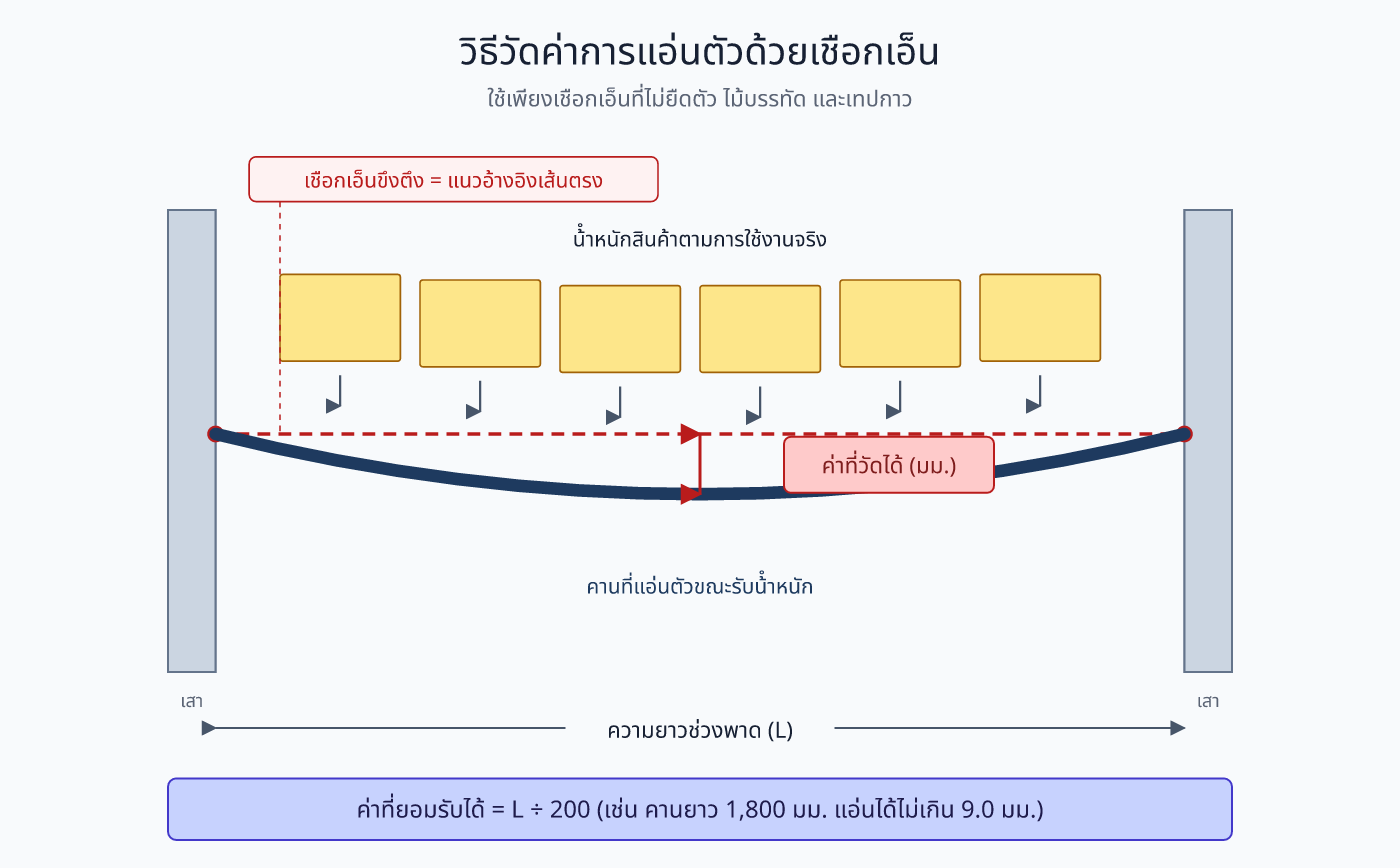

3. วิธีตรวจวัดการแอ่นตัวด้วยตัวเอง ไม่ต้องใช้เครื่องมือราคาแพง

การวัดค่าการแอ่นตัวไม่จำเป็นต้องใช้อุปกรณ์เฉพาะทาง สามารถทำได้ด้วยของที่หาได้ทั่วไปในคลังสินค้า

อุปกรณ์ที่ต้องเตรียม เชือกเอ็นหรือเอ็นตกปลา (ควรเลือกชนิดที่ไม่ยืดตัว), ไม้บรรทัดเหล็กหรือตลับเมตร, เทปกาว

ขั้นตอนการวัด

1. ขึงเชือกเอ็นให้ตึงตามแนวคาน โดยยึดปลายทั้งสองข้างไว้ที่ตำแหน่งที่คานเชื่อมต่อกับเสา ซึ่งเป็นจุดที่ยังไม่เกิดการแอ่นตัว
2. ตรวจสอบว่าเชือกตึงจริง ไม่หย่อนคล้อยตามน้ำหนักตัวเอง เพราะจะทำให้ค่าที่วัดได้คลาดเคลื่อน
3. วัดระยะห่างระหว่างเส้นเชือกกับขอบบนของคาน ณ ตำแหน่งกึ่งกลางพอดี
4. ค่าที่วัดได้คือระยะการแอ่นตัวขณะรับน้ำหนัก นำไปเทียบกับตารางในหัวข้อที่ 2

สิ่งที่ต้องระวัง ควรวัดขณะที่ชั้นวางมีสินค้าอยู่ตามการใช้งานจริง และควรวัดคานทุกชั้นในแต่ละช่อง เพราะชั้นที่รับน้ำหนักมากที่สุดมักไม่ใช่ชั้นล่างสุดเสมอไป

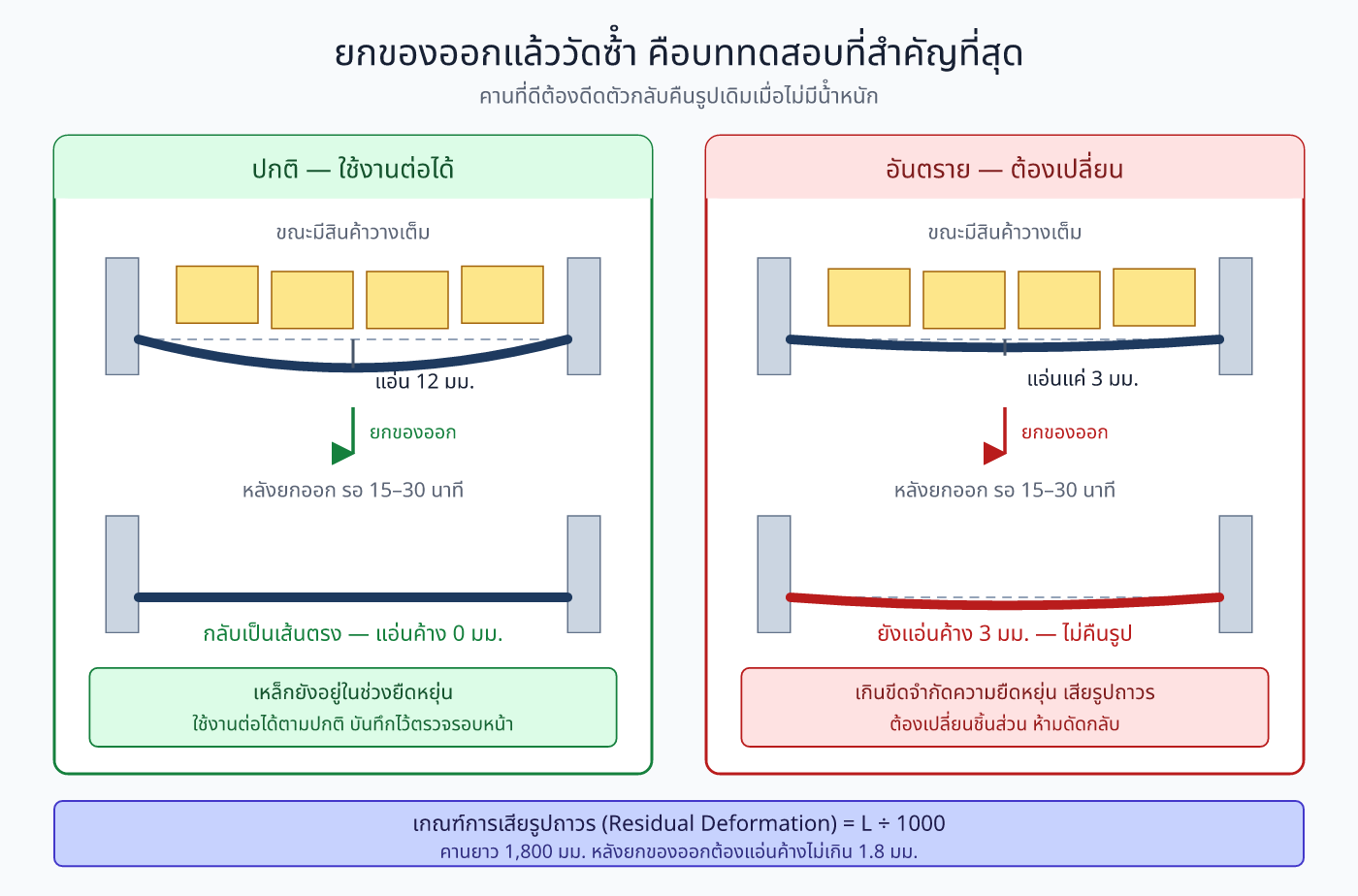

4. ค่าที่สำคัญกว่าการแอ่นตัวธรรมดา: การเสียรูปถาวร (Residual Deformation)

หัวข้อนี้คือประเด็นที่สำคัญที่สุดของบทความ และเป็นสิ่งที่ผู้ใช้งานส่วนใหญ่มองข้าม

เหล็กมีคุณสมบัติที่เรียกว่าความยืดหยุ่น เมื่อรับน้ำหนักจะแอ่นตัวลง และเมื่อยกน้ำหนักออก ควรดีดตัวกลับคืนสู่รูปทรงเดิม หากคานยังคงแอ่นค้างอยู่หลังจากยกสินค้าออกหมดแล้ว แสดงว่าเหล็กถูกใช้งานเกินขีดจำกัดความยืดหยุ่นจนเกิดการเสียรูปอย่างถาวร

มาตรฐาน SEMA กำหนดค่าการเสียรูปถาวรที่ยอมรับได้ไว้ที่ L/1000 ซึ่งเข้มงวดกว่าค่าการแอ่นตัวขณะรับน้ำหนักถึงประมาณ 5 เท่า ดังตัวเลขในคอลัมน์สุดท้ายของตารางข้างต้น

วิธีทดสอบ

1. ยกสินค้าออกจากชั้นที่ต้องการตรวจสอบให้หมด
2. รอประมาณ 15–30 นาที เพื่อให้เหล็กคืนตัวเต็มที่
3. ขึงเชือกเอ็นและวัดซ้ำด้วยวิธีเดียวกับหัวข้อที่ 3
4. เปรียบเทียบค่าที่ได้กับเกณฑ์ L/1000

การแปลผล คานยาว 1,800 มิลลิเมตร หากยกของออกหมดแล้วยังแอ่นค้างเกิน 1.8 มิลลิเมตร ถือว่าเกินเกณฑ์ ต้องพิจารณาเปลี่ยนชิ้นส่วน เพราะคานที่เสียรูปถาวรแล้วจะไม่สามารถรับน้ำหนักได้เท่าเดิมอีกต่อไป และมีแนวโน้มที่จะเสียรูปเพิ่มขึ้นเรื่อย ๆ

ข้อสรุปที่ควรจำ คานที่แอ่น 12 มิลลิเมตรขณะมีของวางเต็ม แต่เด้งกลับเป็นเส้นตรงเมื่อยกของออก ถือว่าปกติและใช้งานต่อได้ ในทางกลับกัน คานที่แอ่นเพียง 3 มิลลิเมตรขณะมีของ แต่ยังค้างอยู่ 3 มิลลิเมตรหลังยกของออกหมด ถือว่าอันตรายและต้องเปลี่ยน

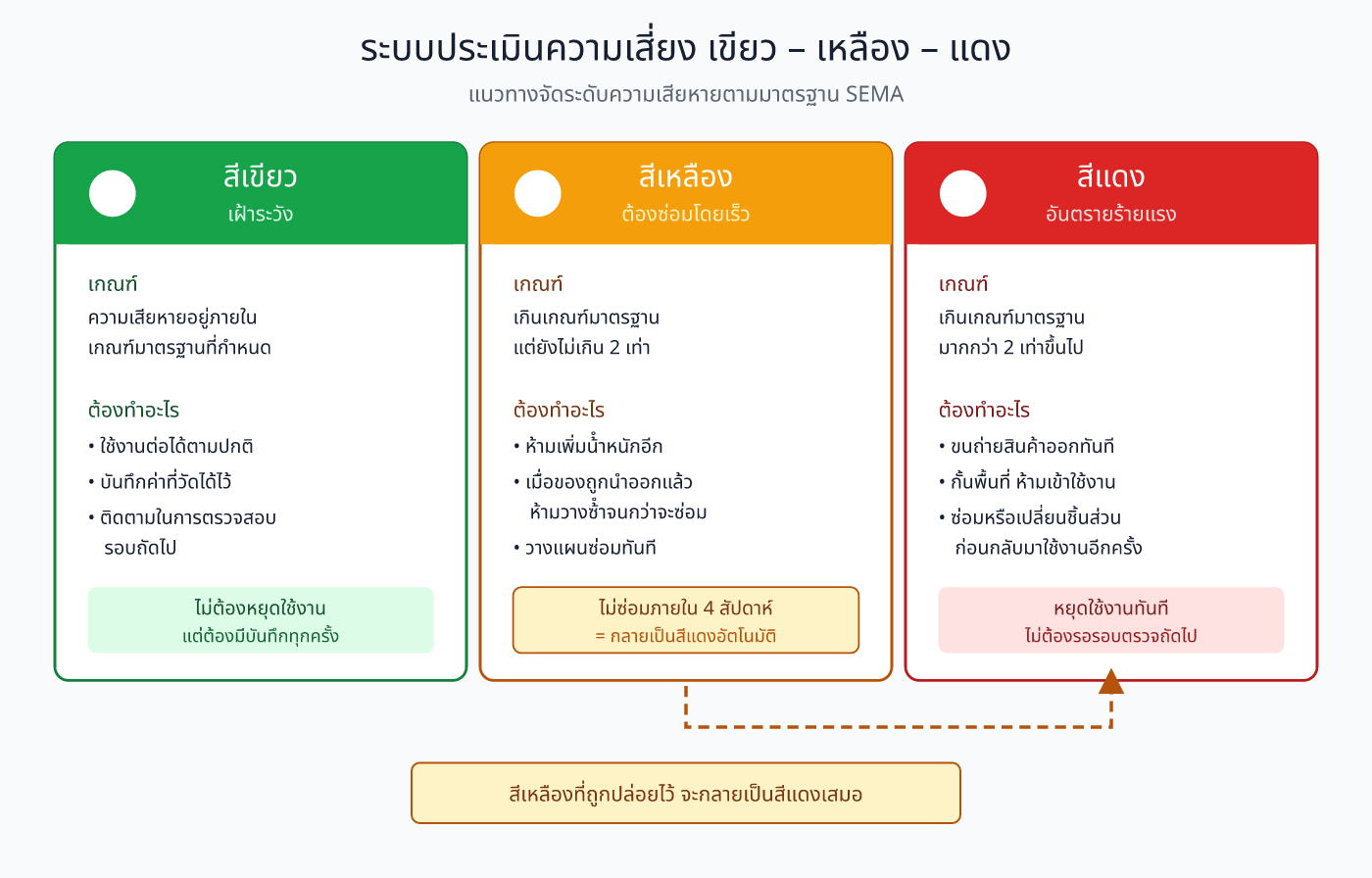

5. ระบบประเมินความเสี่ยง เขียว-เหลือง-แดง

มาตรฐาน SEMA กำหนดระบบจำแนกระดับความเสียหายด้วยสีไว้ 3 ระดับ ซึ่งสามารถนำมาปรับใช้กับการตรวจสอบชั้นวางในคลังสินค้าทั่วไปได้

ระดับสีเขียว — เฝ้าระวัง ความเสียหายอยู่ภายในเกณฑ์มาตรฐาน ยังใช้งานได้ตามปกติ แต่ควรบันทึกไว้เพื่อติดตามในการตรวจสอบรอบถัดไป

ระดับสีเหลือง — ต้องซ่อมแซมโดยเร็ว ความเสียหายเกินเกณฑ์มาตรฐานแล้ว แต่ยังไม่รุนแรงถึงขั้นต้องขนถ่ายสินค้าออกทันที แนวปฏิบัติคือห้ามเพิ่มน้ำหนักในบริเวณนั้น และเมื่อสินค้าถูกนำออกไปแล้ว ห้ามนำสินค้ามาวางซ้ำจนกว่าจะซ่อมแซมเสร็จ

จุดที่ต้องให้ความสำคัญเป็นพิเศษคือ หากไม่ดำเนินการซ่อมแซมภายใน 4 สัปดาห์ รายการระดับสีเหลืองจะถูกยกระดับเป็นสีแดงโดยอัตโนมัติ ตามแนวทางของมาตรฐาน

ระดับสีแดง — อันตรายร้ายแรง ต้องดำเนินการทันที ความเสียหายเกินเกณฑ์มาตรฐานเกินกว่า 2 เท่า ต้องขนถ่ายสินค้าออกจากบริเวณนั้นทันที และกั้นพื้นที่ไม่ให้มีการใช้งานจนกว่าจะซ่อมแซมแล้วเสร็จ

6. สาเหตุที่ทำให้ชั้นวางแอ่นเกินเกณฑ์

เมื่อตรวจพบว่าค่าการแอ่นตัวเกินมาตรฐาน ควรหาสาเหตุที่แท้จริงก่อนตัดสินใจแก้ไข เพราะการเปลี่ยนคานใหม่โดยไม่แก้ที่ต้นเหตุ จะทำให้เกิดปัญหาซ้ำอีก

สาเหตุ	ลักษณะที่สังเกตได้	แนวทางแก้ไข
วางน้ำหนักเกินพิกัด	แอ่นทุกชั้นในลักษณะใกล้เคียงกัน	ลดน้ำหนักลง หรือเปลี่ยนเป็นรุ่นที่รับน้ำหนักสูงกว่า
น้ำหนักกระจุกตรงกลาง	แอ่นเฉพาะกึ่งกลางคานอย่างชัดเจน	จัดวางสินค้าใหม่ให้กระจายทั่วแผ่นชั้น
ช่วงพาดยาวเกินไป	แอ่นมากในชั้นที่ไม่มีเสารองรับตรงกลาง	เพิ่มเสากลาง หรือลดความยาวช่วงพาดลง
แผ่นรองชั้นไม่เต็มพื้นที่	สินค้ากดทับเฉพาะบางจุด	เปลี่ยนเป็นแผ่นรองเต็มพื้นที่ หรือเสริมคานซอย
ชิ้นส่วนเสียหายจากการชน	แอ่นหรือบิดเฉพาะจุดใดจุดหนึ่ง	เปลี่ยนชิ้นส่วนที่เสียหาย ไม่แนะนำให้ดัดกลับ
ใช้ผิดประเภทงาน	แอ่นเร็วผิดปกติตั้งแต่เริ่มใช้งาน	เลือกรุ่นที่ออกแบบมาสำหรับงานหนักโดยเฉพาะ

ข้อควรระวังที่สำคัญ ชิ้นส่วนเหล็กที่เสียรูปถาวรแล้ว ไม่ควรใช้วิธีดัดหรือทุบให้กลับคืนรูปเดิม เพราะการดัดกลับจะทำให้โครงสร้างภายในของเหล็กอ่อนแอลงกว่าเดิม และอาจเกิดการวิบัติแบบฉับพลันโดยไม่มีสัญญาณเตือน แนวทางที่ถูกต้องคือการเปลี่ยนชิ้นส่วนใหม่เท่านั้น

▶ สัญญาณเตือนที่ต้องหยุดใช้งานทันที

นอกเหนือจากค่าตัวเลขที่วัดได้ ยังมีสัญญาณทางกายภาพที่บ่งบอกถึงอันตรายซึ่งควรหยุดใช้งานและตรวจสอบทันที

• คานแอ่นค้างหลังยกของออกหมด — สัญญาณที่ชัดเจนที่สุดของการเสียรูปถาวร
• เสาบิด โก่ง หรือยุบ — โดยเฉพาะบริเวณโคนเสาที่มักถูกรถเข็นหรือรถยกชน เกณฑ์มาตรฐานกำหนดให้เสาโก่งในแนวหน้า-หลังได้ไม่เกิน 3 มิลลิเมตร และแนวซ้าย-ขวาไม่เกิน 5 มิลลิเมตร ต่อความยาว 1,000 มิลลิเมตร
• ตะขอหรือจุดยึดคานหลุด เผยอ หรือผิดตำแหน่ง — แสดงว่าคานอาจหลุดออกจากเสาได้
• เสียงดังผิดปกติขณะวางของ — เสียงลั่นหรือเสียงเสียดสีบ่งบอกถึงการเคลื่อนตัวของโครงสร้าง
• ชั้นวางโยกหรือแกว่งเมื่อสัมผัส — อาจเกิดจากน็อตคลาย เหล็กค้ำยันเสียหาย หรือฐานไม่ได้ระดับ
• รอยแตกร้าวบริเวณรอยเชื่อม — จุดนี้อันตรายมากและต้องหยุดใช้งานทันที
• สนิมกัดกร่อนจนเนื้อเหล็กบางลง — ความหนาที่ลดลงส่งผลโดยตรงต่อความสามารถในการรับน้ำหนัก

▶ เช็กลิสต์ตรวจสอบการแอ่นตัว (Checklist)

• วัดความยาวช่วงพาดของคานจริง แล้วคำนวณค่าที่ยอมรับได้จากสูตร L/200
• วัดค่าการแอ่นตัวขณะมีสินค้าวางตามการใช้งานจริง ทุกชั้น ทุกช่อง
• ยกสินค้าออกแล้ววัดซ้ำ เพื่อตรวจสอบค่าการเสียรูปถาวรตามเกณฑ์ L/1000
• ตรวจสอบเสา จุดยึด และเหล็กค้ำยัน ควบคู่ไปกับการวัดคาน
• จดบันทึกค่าที่วัดได้พร้อมวันที่ เพื่อเปรียบเทียบแนวโน้มในรอบถัดไป
• ติดป้ายระบุพิกัดรับน้ำหนักต่อชั้นให้ชัดเจนที่ตัวชั้นวาง
• กำหนดรอบการตรวจสอบอย่างน้อยปีละ 1 ครั้ง และเพิ่มความถี่ในพื้นที่ที่มีรถยกทำงาน
• ตรวจสอบทันทีทุกครั้งหลังเกิดการชนหรือกระแทก

สรุป

การที่ชั้นวางเหล็กแอ่นตัวขณะรับน้ำหนักไม่ใช่สัญญาณของความเสียหายเสมอไป แต่เป็นพฤติกรรมตามธรรมชาติของโครงสร้างเหล็กที่วิศวกรคำนวณเผื่อไว้แล้ว โดยมาตรฐานสากลกำหนดขีดจำกัดไว้ที่ L/180 ตามเกณฑ์ RMI หรือ L/200 ตามเกณฑ์ SEMA ซึ่งหมายความว่าคานยาว 1,800 มิลลิเมตร สามารถแอ่นได้ถึง 9–10 มิลลิเมตรโดยยังถือว่าปลอดภัย

อย่างไรก็ตาม ค่าที่ควรให้ความสำคัญมากกว่าคือ การเสียรูปถาวรหลังยกสินค้าออกหมดแล้ว ซึ่งมาตรฐานกำหนดไว้เข้มงวดกว่าถึง 5 เท่าที่ L/1000 หากคานไม่สามารถดีดตัวกลับคืนสู่รูปทรงเดิมได้ แสดงว่าเหล็กถูกใช้งานเกินขีดจำกัดความยืดหยุ่นแล้ว และจะไม่สามารถรับน้ำหนักได้เท่าเดิมอีกต่อไป กรณีนี้ควรเปลี่ยนชิ้นส่วนใหม่ ไม่ควรใช้วิธีดัดกลับเพราะจะทำให้โครงสร้างอ่อนแอลงและเสี่ยงต่อการวิบัติแบบฉับพลัน

แนวทางปฏิบัติที่แนะนำคือ การตรวจวัดอย่างสม่ำเสมออย่างน้อยปีละครั้ง ด้วยวิธีง่าย ๆ เพียงใช้เชือกเอ็นขึงตามแนวคานแล้ววัดระยะที่กึ่งกลาง พร้อมทั้งจดบันทึกค่าไว้เปรียบเทียบแนวโน้มในแต่ละรอบ เพราะค่าที่เพิ่มขึ้นเรื่อย ๆ แม้จะยังอยู่ในเกณฑ์ ก็เป็นสัญญาณเตือนล่วงหน้าที่ช่วยให้วางแผนแก้ไขได้ก่อนเกิดปัญหา

สุดท้ายนี้ การเลือกชั้นวางที่มีพิกัดรับน้ำหนักเหมาะสมกับการใช้งานตั้งแต่แรก การกระจายน้ำหนักให้ทั่วแผ่นชั้น และการไม่วางสินค้าเกินพิกัดที่ผู้ผลิตกำหนด คือวิธีป้องกันปัญหาการแอ่นตัวที่ได้ผลและประหยัดที่สุด ดีกว่าการแก้ไขหลังจากที่โครงสร้างเสียหายไปแล้ว
